Зажимной блок
Строго проверяйте параллельность между неподвижной и подвижной плитами., а также постоянство зажимного усилия, выдерживаемого четырьмя стяжками.
|
|
Центрирующий подшипник впрыска Уникальная хвостовая пластина для впрыска, |
|
 |
Пластикация винтов Профессиональный дизайн винта, и баланс плотности расплава, обеспечить физический характер & вес продуктов. Степень сжатия винта, Соотношение L/D, обеспечить смешивание материалов & полностью резать, И минимизировала разницу между фактической и заданной температурой.
|
— ДРУГИЕ СИСТЕМЫ —
| Сборка винтового наконечника | Линейное руководство | |
 |
 |
|
| Наборы винтов с гальваническим покрытием высокой твердости, остатки материала легко очищаются, предотвратить черные пятна, разные цвета, и коррозия винта. | Линейные направляющие с утолщенной рамой, которые обеспечивают наименьшее механическое сопротивление движению & поддержка высокоскоростных операций впрыска. И точность повторного положения впрыска составляет допуск 0,1 мм. |
|
| Слайды из медного сплава | Масляный контур большого диаметра | |
 |
 |
|
| Подвижная плита оснащена двойными направляющими из медного сплава, которые уменьшают сопротивление при открытии и закрытии формы на высокой скорости., обеспечение длительного механического движения. | Примените масляный контур большого диаметра с методом управления с низким внутренним сопротивлением для улучшения темпа реагирования и точности повторения действий. |

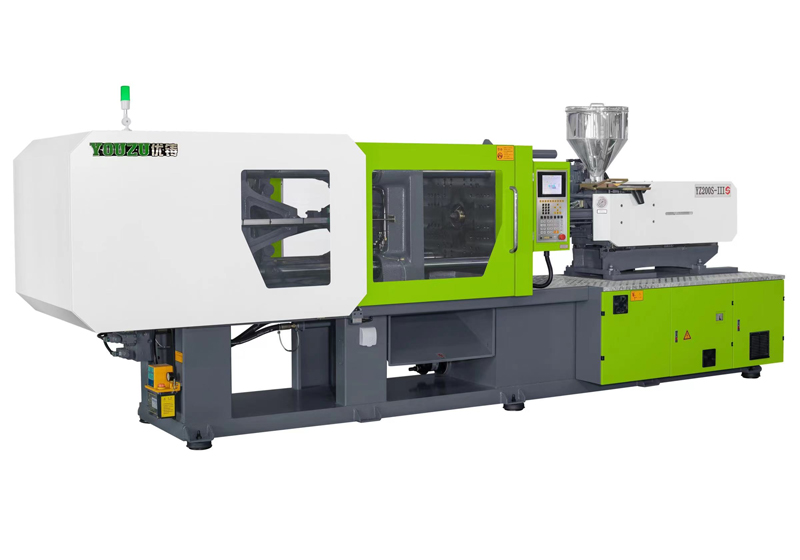

3Параметры серводвигателей серии S
| Описание | ЕДИНИЦА | YZ320S-ⅢS | YZ400S-ⅢS | YZ480S-ⅢS | YZ560S-ⅢS | YZ650S-ⅢS | ||||||||||
| Международный Стандартная модель |
1992/3200 | 2646/4000 | 3695/4800 | 4664/5600 | 5085/6500 | |||||||||||
| Инъекционный блок | ||||||||||||||||
| Тип винта | А | Б | С | А | Б | С | А | Б | С | А | Б | С | А | Б | С | |
| Диаметр винта | мм | 60 | 67 | 75 | 67 | 75 | 83 | 75 | 83 | 90 | 80 | 88 | 95 | 83 | 90 | 98 |
| Соотношение L/D винта | л:Д | 24.6 | 22.0 | 19.7 | 23.8 | 21.3 | 19.2 | 23.3 | 21.0 | 19.4 | 23.1 | 21.0 | 19.5 | 24.0 | 22.1 | 20.3 |
| Объем впрыска | копия | 910 | 1135 | 1422 | 1219 | 1528 | 1871 | 1766 | 2163 | 2543 | 2236 | 2705 | 3153 | 2352 | 2766 | 3280 |
| Вес впрыска | г | 827 | 1031 | 1292 | 1108 | 1389 | 1701 | 1606 | 1966 | 2312 | 2032 | 2459 | 2866 | 2138 | 2514 | 2981 |
| унция | 29.0 | 36.1 | 45.2 | 38.8 | 48.6 | 59.5 | 56.2 | 68.8 | 80.9 | 71.1 | 86.1 | 100.3 | 74.8 | 88.0 | 104.3 | |
| Скорость впрыска | мм/с | 104 | 105 | 101 | 101 | 100 | ||||||||||
| Скорость впрыска | см³/сек | 293 | 366 | 458 | 370 | 463 | 567 | 445 | 545 | 641 | 506 | 612 | 713 | 535 | 629 | 745 |
| Давление впрыска | МПа | 219 | 175 | 140 | 217 | 173 | 141 | 209 | 171 | 145 | 208 | 172 | 148 | 216 | 184 | 155 |
| Ход впрыска | мм | 322 | 346 | 400 | 445 | 435 | ||||||||||
| Скорость винта | об/мин | 183 | 157 | 145 | 150 | 150 | ||||||||||
| Зажимная система | ||||||||||||||||
| Зажимная сила | кН | 3200 | 4000 | 4800 | 5600 | 6500 | ||||||||||
| Ход зажима | мм | 620 | 720 | 770 | 835 | 920 | ||||||||||
| Максимальное открытие формы | мм | 1280 | 1470 | 1590 | 1685 | 1830 | ||||||||||
| Мин-Макс Толщина Пресс-формы | мм | 220-660 | 250-750 | 275-820 | 330-850 | 350-910 | ||||||||||
| Внутренний диапазон из четырех галстуков |
мм | 655×655 | 730×730 | 810×810 | 855×855 | 910×910 | ||||||||||
| Размер пресс-формы | мм | 940×940 | 1050×1050 | 1155×1155 | 1210×1210 | 1320×1320 | ||||||||||
| Диаметр отверстия для позиционирования формы | мм | Φ160H8 | Φ200H8 | Φ200H8 | Φ200H8 | Φ200H8 | ||||||||||
| Выталкивающая сила | кН | 77 | 111 | 111 | 166 | 182 | ||||||||||
| Ход эжектора | мм | 180 | 215 | 250 | 250 | 265 | ||||||||||
| Количество выталкивателей | шт. | 13 | 13 | 13 | 13 | 13 | ||||||||||
| Блок питания | ||||||||||||||||
| Давление в системе | МПа | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | ||||||||||
| Двигатель масляного насоса | кВт | 60 | 65 | 70 | 75 | 37+60 | ||||||||||
| Мощность нагрева | кВт | 20.9 | 21.6 | 30.0 | 30.0 | 36.0 | ||||||||||
| Зона контроля температуры | сегмент | 5 | 5 | 5 | 6 | 6 | ||||||||||
| Общий | ||||||||||||||||
| Емкость масляного бака | л | 540 | 630 | 760 | 760 | 910 | ||||||||||
| Вес машины | Тонны | 11.1 | 14.5 | 18.0 | 20.5 | 27.0 | ||||||||||
| Габаритный размер (ДхШхВ) |
мхмхм | 6.65×1.60×2.18 | 7.43×1.65×2.15 | 8.2×1.82×2.19 | 8.32×1.95×2.19 | 9.55×1.96×2.67 | ||||||||||
